알고리즘 이론 - 이진 트리

☑️ To-do

• 이진 트리 이론 정리

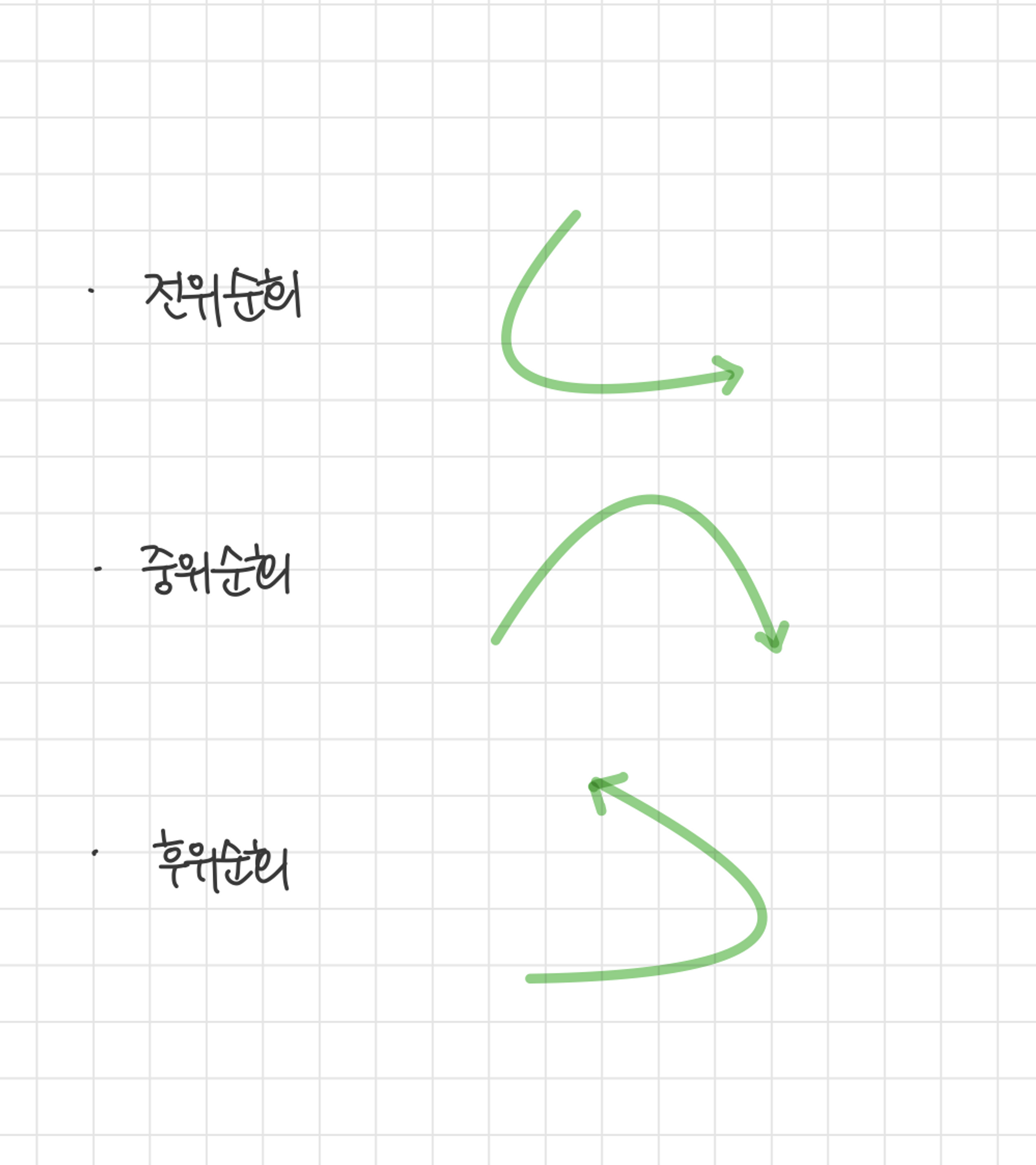

• 전위, 중위, 후위 순회
• Introduction to Algorithms 이진 트리
• Week03 문제 풀이
  • 1707 / 21606







---

이진 트리

• 노드가 왼쪽 자식과 오른쪽 자식만을 갖는 트리
• 자식 노드의 최대 개수는 2이다.



💡 두 자식 가운데 하나 또는 둘 다 존재하지 않는 노드가 있어도 상관없다!





---

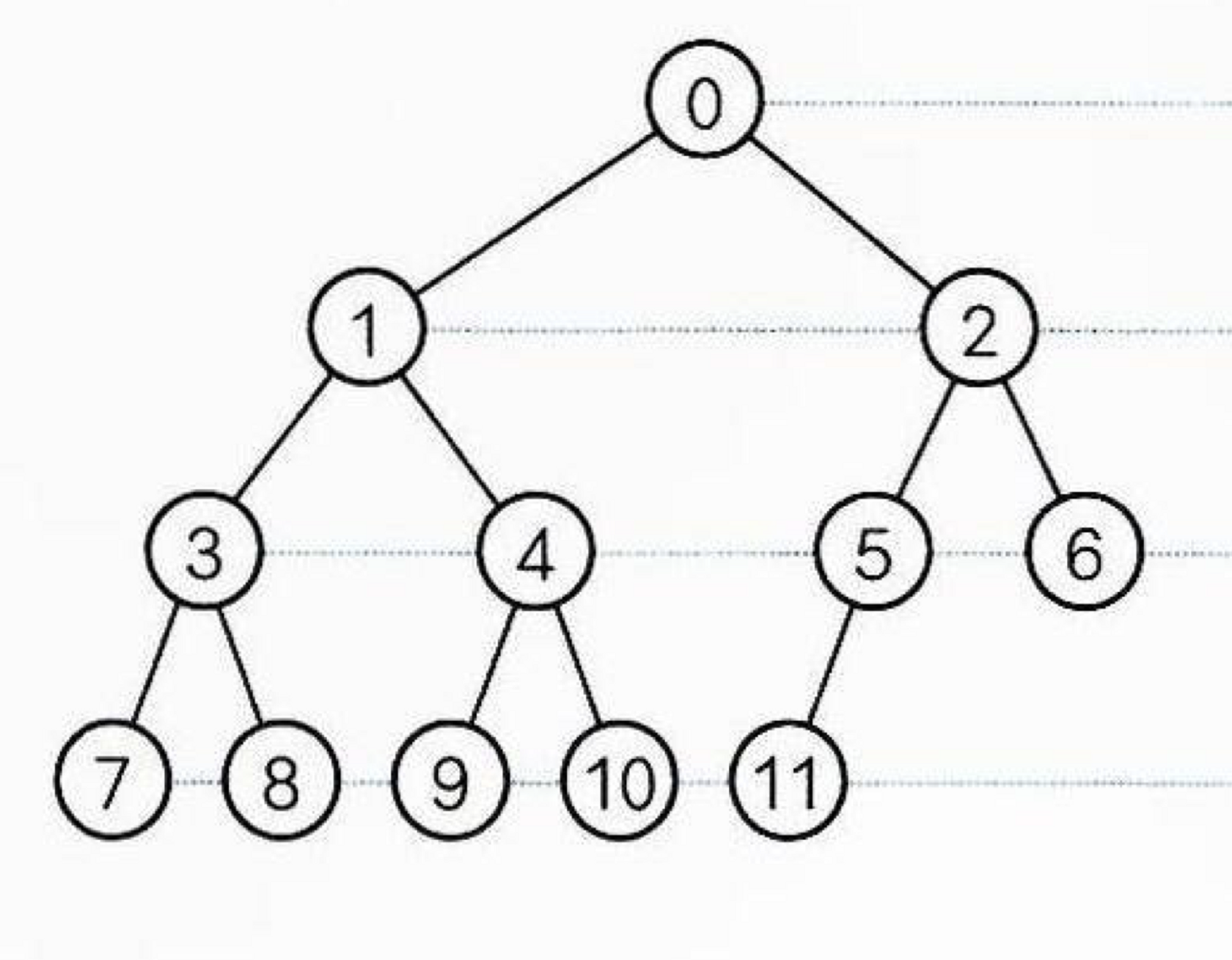

완전 이진 트리

• 루트부터 아래쪽 레벨로 노드가 가득 차 있고, 같은 레벨 안에서 왼쪽부터 오른쪽으로 노드가 채워져 있는 이진 트리



• 마지막 레벨을 제외하고 모든 레벨에 노드를 가득채운다.
• 왼쪽으로 노드들이 치우친 상태





---

이진 검색 트리(Binary Search Tree)

Field

• key : 키 값
• left : 왼쪽 자식
• right : 오른쪽 자식
• p(parent) : 부모 노드



left_subtree (keys) < node (key) ≤ right_subtree (keys)

• 임의의 노드 x에 대해 x의 왼쪽 서브 트리의 키는 x.key 보다 크지 않고 x의 오른쪽 서브 트리의 키는 x.key 보다 작지 않다.

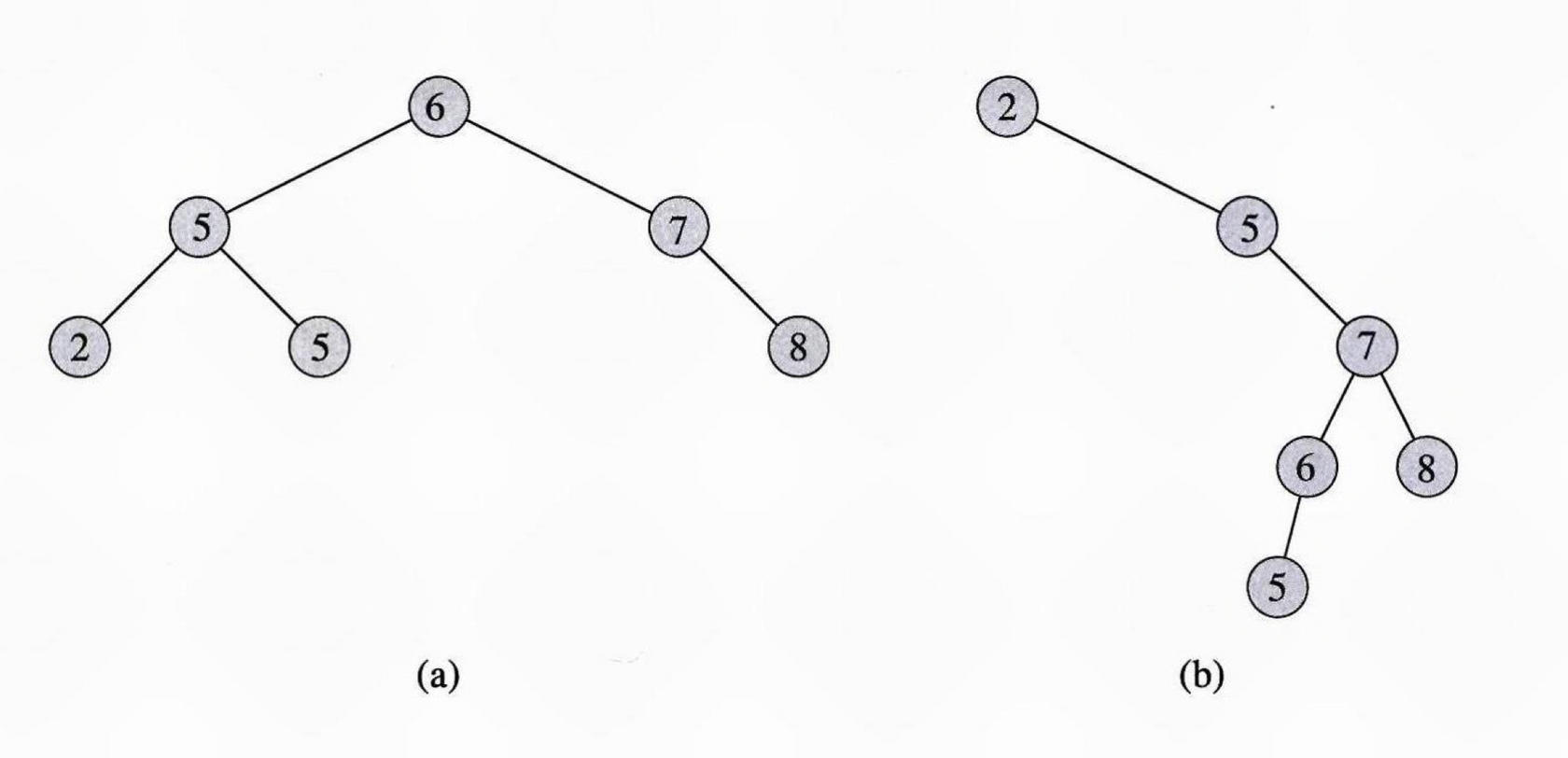

⭐ 같은 값들로 이루어진 집합에 대해 서로 다른 이진 검색 트리가 존재할 수 있다.

• DFS 방식으로 중위 순회 로 스캔 하면 노드의 키 값을 오름차순으로 얻을 수 있다.
• 루트 노드 : 부모가 NIL인 유일한 노드





장점

• 단순한 구조
• DFS 중위 순회로 오름차순 정렬 값 얻을 수 있음
• 이진 검색과 유사한 방식
• 노드 삽입 용이





중위 트리 순회(Inorder tree walk)

• 초기 호출 이후 트리의 각 노드에 대해 재귀적으로 두 번
  • 왼쪽 자식, 오른쪽 자식 - 총 두 번 자기 호출을 수행한다.
  • 따라서 선형 시간이 소요된다. $O(n)$



Querying a binary search tree

• MINIMUM
• MAXIMUM
• SUCCESOR
• PREDECESSOR





🙋 같은 키를 가지는 이진 검색 트리?

• 기본적으로 이진 검색 트리는 모두 유일한 키 값을 갖도록 구성하는 걸 기본으로 여긴다.
• 오히려 중복되는 키 값을 갖는 경우에는 균형 검색 트리(self-balancing BSTs)가 더 적합하다.





---

이진 검색 트리 구현

이진 검색 트리 클래스 Binary Search Tree

def __init__(self):
    self.root = None

• 노드가 없는 상태로 이진 검색 트리를 초기화한다.



검색

순환적 형태의 이진 트리 검색

def interative_search(self, key):
    p = self.root
    while True:
        if p is None:
            return None
        if key == p.key:
            return p.value
        elif key < p.key:
            p = p.left
        else:
            p = p.right

1. 루트에서 검색을 시작해, 트리의 단순 경로 하나를 따라 내려간다.

2. 이때 만나게 되는 각 노드의 키(p.key)와 찾으려는 키(key)를 비교한다.

3-1. 두 키가 같으면 검색을 종료한다.

3-2.  key가 p.key보다 작으면 검색은 p의 왼쪽 서브 트리를 대상으로 검색을 계속 진행한다.

3-3. 반대로 key가 p.key보다 크면 오른쪽 서브 트리를 대상으로 검색을 계속 진행한다.





재귀적 형태의 이진 트리 검색

def recursive_search(self, key):
    p = self.root
    if p is None:
        return None
    if key < p.key:
        return recursive_search(p.left, key)
    else: return recursive_search(p.right, key)





삽입

⚠️ 노드를 삽입한 뒤에도 트리의 형태가 이진 검색 트리의 조건을 유지해야한다.



이진 트리에 노드 삽입

def add(self, key, value):
    def add_node(node, key, value):
        if key == node.key:
            return False
        elif key < node.key:
            if node.left is None:
                node.left = Node(key, value, None, None)
            else:
                add_node(node.left, key, value)
        else:
            if node.right is None:
                node.right = Node(key, value, None, None)
            else:
                add_node(node.right, key, value)

        return True

    if self.root is None: # 루트 노드가 빈 상태일 경우
        self.root = None(key, value, None, None)
        return True
    else:
        return add_node(self.root, key, value)



• x 노드에서 시작해서 None을 찾아, 입력 항목을 key로 변경하기 위해 단순 경로를 따라 내려간다.
• 이때, x의 부모 포인터를 기록하며 내려간다.



1. 임의 노드(x)의 루트에 주목한다.
2. key == x.key

• 삽입을 실패하고 종료한다.
• 이미 키가 존재하므로 값을 넣을 수가 없다.

3. key < x.key

• 왼쪽 자식 노드가 없으면 그 자리에 노드를 삽입하고 종료한다.
• 왼쪽 자식 노드가 있으면 주목 노드를 왼쪽 자식 노드로 옮긴다. (↩️ 다시 재귀 수행)

4. key > x.key

• 오른쪽 자식 노드가 없으면 그 자리에 노드를 삽입하고 종료한다.
• 오른쪽 자식 노드가 있으면 주목 노드를 오른쪽 자식 노드로 옮긴다. (↩️ 다시 재귀 수행)





삭제

이진 트리에서 노드 삭제

'''
@p : 현재 스캔 중인 노드
@parent : p의 부모 노드
@is_left_child : p가 parent의 왼쪽 자식 노드인지
'''
def remove(self, key):
    p = self.root
    parent = None
    is_left_child = True

    # 삭제하려는 노드 검색
    while True:
        if p is None: # 해당 키가 트리 내에 존재하지 않음
            return False

        if key == p.key: # 키와 동일한 노드 검색 완료
            break
        else:
            parent = p # 가지를 내려가므로 부모 노드의 포인터를 자식 노드로 변경
            if key < p.key:
                is_left_child = True
                p = p.left
            else:
                is_left_child = False
                p = p.right

    # CASE 2
    if p.left is None: # 왼쪽 자식이 없는 경우 / CASE 1이 이루어지는 부분
        if p is self.root:
            self.root = p.right
        elif is_left_child:
            parent.left = p.right
        else:
            if p is self.root:
                self.root = p.right
            elif is_left_child:
                parent.left = p.right
            else:
                parent.right = p.right
    elif p.right is None: # 오른쪽 자식이 없는 경우
        if p is self.root:
            self.root = p.left
        elif is_left_child:
            parent.left = p.left
        else:
            parent.right = p.left

    # CASE 3
    else:
        parent = p
        left = p.left
        is_left_child = True
        while left.right is not None: # 왼쪽 서브트리 내에서 가장 큰 노드를 검색
            parent = left
            left = left.right
            is_left_child = False

        p.key = left.key # swap
        p.value = left.value
        if is_left_child:
            parent.left = left.left
        else:
            parent.right = left.left
    return True

• Case 1. 자식 노드가 없는 노드를 삭제하는 경우
  • 1.삭제할 노드가 부모 노드의 왼쪽 자식이면, 부모의 왼쪽 포인터를 None으로 변경한다.
  • 2.삭제할 노드가 부모 노드의 오른쪽 자식이면, 부모의 오른쪽 포인터를 None으로 변경한다.
• 💡 찾는 자식 노드가 단말 노드이므로 부모 노드의 포인터(left or right)만 변경해주면 된다.



• Case 2. 자식 노드가 1개인 노드를 삭제하는 경우
  • 1.삭제할 노드가 부모 노드의 왼쪽 자식이면, 부모의 왼쪽 포인터를 삭제할 노드의 자식으로 변경한다.
  • 2.삭제할 노드가 부모 노드의 오른쪽 자식이면, 부모의 오른쪽 포인터를 삭제할 노드의 자식으로 변경한다.



• Case 3. 자식 노드가 2개인 노드를 삭제하는 경우
  • 1. 삭제할 노드의 왼쪽 서브트리에서 키값이 가장 큰 노드를 검색한다.
  • 2. 검색한 노드를 삭제 위치로 옮긴다. 즉 검색한 노드의 데이터를 삭제할 노드 위치에 복사한다.
  • 3. 옮긴 노드를 삭제한다.
    • 이때, 옮긴 노드에 자식이 없으면 Case1 을, 자식이 1개만 있으면 Case2 를 수행한다.







➕ Plus

• 파이썬 자료형 클래스로 선언할 때 생성자 자동으로 생성하기

def __init__(self) -> None:
    pass
